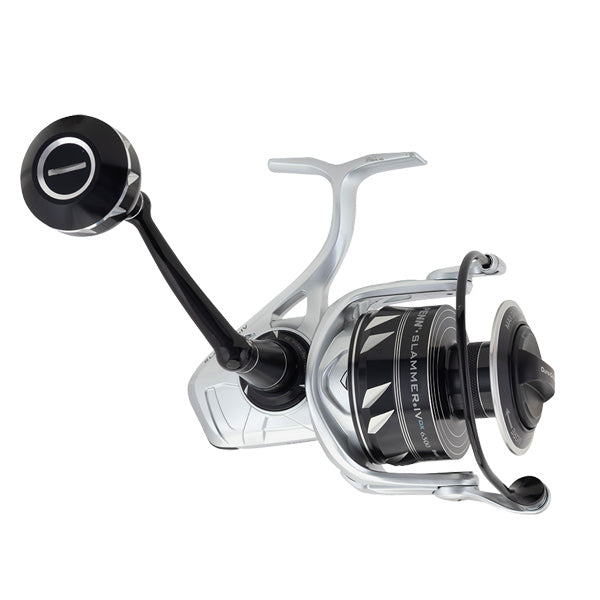

Slammer IV DX（スラマー4 ディーエックス）
※イメージ画像のため、実際の商品と異なる場合があります。
Slammer IVとSlammer IV DXの違い
| ギア素材 | ボール/ローラーベアリング | スぺアノブ材質 | |
|---|---|---|---|
| Slammer IV DX | ステンレス | ９/1 | ハイパロン |
| Slammer IV | ブラス | 8/1 | EVA |
ステンレス製のCNCメインギア、ピニオンギア
最先端のコンピューター制御と精密加工機によって作られたCNC Gear™。素材はメインギア、ピニオンギアともにステンレスを使用、優れた耐久性とスムーズな回転性を実現します。
9+1ボール/ローラーベアリング
スプール内部にボールベアリングを1個追加、スプール内に2個のボールベアリングを配置する事により、更にスムーズなドラグ性能を実現。
ハイパロン素材スペアノブ付き
滑りにくく握りこみやすいハイパロン素材のスペアノブ同梱
5500サイズ以上はラウンドノブ
3500，4500サイズはフィラーノブ
Slammer IV / Slammer IV DX共通特徴
IPX6基準のボディ・スプール
IPXとは国際規格で定められている防水等級を示したコード。 IPX6 は全方位から水を強く吹きつけて故障しないレベルで、 2.5m~3 mの位置から毎分100リットルの水をかけても耐えられる防水機能レベルです。 スラマーIVは常に波しぶきがかかるソルトウォーターゲームで の使用でも耐久性は抜群です。
シールドスラマードラグ / デュラドラグ
大口径ワッシャーのデュラドラグを搭載した「シールドスラマードラグ」。防水されたドラグ部は常に安定したドラグ力をキープ。ベアリングを追加された新設計により、さらにスムーズになりました。
撥水ラインローラーベアリング
ラインローラーのホールベアリングに撥水ベアリングを採用。 塩ガミ現象を激減させました。
Slammer Ⅳとロッドリールシートサイズについて
ロッドのリールシートが小さい場合、スピニングリールを装着出来ない場合がございます。お手持ちのロッドのリールシートサイズを下記のようにご確認下さい。
１. お手持ちのロッドのリールシート型番を調べてください。
リールシートの型番は、通常リール取り付け面の反対側に刻印されています。
もし上記型番が確認できない場合は、図のD寸法を測定してください。
D1寸法が、18.3mm ・・・DPS 16 取付可能サイズ:3500/4500モデルのみ（5500モデル以上は、取付不可能）
D1寸法が、20mm ・・・DPS 17 取付可能サイズ:3500/4500モデルのみ（5500モデル以上は、取付不可能）
D1寸法が、21mm ・・・DPS 18 取付可能サイズ：全モデル
D1寸法が、23mm ・・・DPS 20 取付可能サイズ：全モデル
D1寸法が、25mm ・・・DPS 22 取付可能サイズ：全モデル
２. リールシートのフード間隔を調べて下さい。
リールシートが取付可能サイズであっても、リールシートのネジ部（図参照）
がカットされていると、フード間隔が狭くリールを取付できない事があります。
フードナットを回し、フードをめいっぱいに開いた状態でL1寸法を確認してください。
| リールサイズ |
リールフットサイズ (参考寸法) L(mm) |
リールフットサイズ (参考寸法) W(mm) |
取り付け可能な最小の Fujiリールシートサイズ |
リールシートの フード必用開き寸法L1 (mm) |
| 3500/4500 | 62 | 15 | DPS 16 | 62 |
| 5500/6500 | 72 | 16 | DPS 18 | 72 |
| 7500/8500 | 75 | 17 | DPS 18 | 75 |
（注）上記は富士工業製のＤＰＳシートリールを基準としております。
ロッドメーカーのオリジナルシート（富士工業製 ＤＰＳシート以外）は上記基準とは異なります。
3. 弊社ロッドとの取り付け確認一覧
| リールサイズ | ピュア・フィッシング・ジャパン取扱い ロッド一覧 | 取付可否 | 備考 | ||
| 製品コード | 製品名 | Fujiリールシートサイズ | |||
| 7500-10500 | 1580669 | SaltyStagePT TUNA XTNS-81XXX | DPS 20 | 取付可 | |
| 1580670 | SaltyStagePT TUNA XTNS-84X | DPS 20 | 取付可 | ||
| 1633359 | OCEANFIELD JIGGING OFJS-60-MAX200 | DPS 18 | 取付可 | L1:75mm以上 | |
| 1633360 | OCEANFIELD JIGGING OFJS-60-MAX300 | DPS 18 | 取付可 | L1:75mm以上 | |
| 1633363 | SLAMMER CASTING SLCS-71LMH | DPS 18 | 取付可 | L1:75mm以上 | |
| 1633364 | SLAMMER CASTING SLCS-71LM | DPS 18 | 取付可 | L1:75mm以上 | |
| 1633365 | SLAMMER CASTING SLCS-83XH | DPS 20 | 取付可 | ||
| 1633366 | SLAMMER CASTING SLCS-711XXH | DPS 20 | 取付可 | ||
| 1633367 | SLAMMER CASTING SLJS-63ML | DPS 18 | 取付可 | L1:75mm以上 | |
| 1633368 | SLAMMER CASTING SLJS-63M | DPS 18 | 取付可 | L1:75mm以上 | |
| 1633369 | SLAMMER CASTING SLJS-56H | DPS 20 | 取付可 | ||
| 1633370 | SLAMMER CASTING SLJS-53XH | DPS 20 | 取付可 | ||
製品特徴
・フルメタルボディ、サイドプレート、ローター
・ステンレス素材のCNC メインギア
・IPX6 シールドボディ－＆スプールデザイン
・シールドスラマー®ドラグシステムとデュラドラグ™
・9+1シールドステンレスベアリングシステム
・撥水ラインローラーベアリング
・ハイパロンハンドルノブ付属
・左右両用ハンドル
・スーパーラインスプール
・ラインキャパシティリング付スプール
取扱説明書
展開図
Slammer IV DX（スラマー4 ディーエックス）
NO, THANKS
※イメージ画像のため、実際の商品と異なる場合があります。
Slammer IVとSlammer IV DXの違い
| ギア素材 | ボール/ローラーベアリング | スぺアノブ材質 | |
|---|---|---|---|
| Slammer IV DX | ステンレス | ９/1 | ハイパロン |
| Slammer IV | ブラス | 8/1 | EVA |
ステンレス製のCNCメインギア、ピニオンギア
最先端のコンピューター制御と精密加工機によって作られたCNC Gear™。素材はメインギア、ピニオンギアともにステンレスを使用、優れた耐久性とスムーズな回転性を実現します。
9+1ボール/ローラーベアリング
スプール内部にボールベアリングを1個追加、スプール内に2個のボールベアリングを配置する事により、更にスムーズなドラグ性能を実現。
ハイパロン素材スペアノブ付き
滑りにくく握りこみやすいハイパロン素材のスペアノブ同梱
5500サイズ以上はラウンドノブ
3500，4500サイズはフィラーノブ
Slammer IV / Slammer IV DX共通特徴
IPX6基準のボディ・スプール
IPXとは国際規格で定められている防水等級を示したコード。 IPX6 は全方位から水を強く吹きつけて故障しないレベルで、 2.5m~3 mの位置から毎分100リットルの水をかけても耐えられる防水機能レベルです。 スラマーIVは常に波しぶきがかかるソルトウォーターゲームで の使用でも耐久性は抜群です。
シールドスラマードラグ / デュラドラグ
大口径ワッシャーのデュラドラグを搭載した「シールドスラマードラグ」。防水されたドラグ部は常に安定したドラグ力をキープ。ベアリングを追加された新設計により、さらにスムーズになりました。
撥水ラインローラーベアリング
ラインローラーのホールベアリングに撥水ベアリングを採用。 塩ガミ現象を激減させました。
Slammer Ⅳとロッドリールシートサイズについて
ロッドのリールシートが小さい場合、スピニングリールを装着出来ない場合がございます。お手持ちのロッドのリールシートサイズを下記のようにご確認下さい。
１. お手持ちのロッドのリールシート型番を調べてください。
リールシートの型番は、通常リール取り付け面の反対側に刻印されています。
もし上記型番が確認できない場合は、図のD寸法を測定してください。
D1寸法が、18.3mm ・・・DPS 16 取付可能サイズ:3500/4500モデルのみ（5500モデル以上は、取付不可能）
D1寸法が、20mm ・・・DPS 17 取付可能サイズ:3500/4500モデルのみ（5500モデル以上は、取付不可能）
D1寸法が、21mm ・・・DPS 18 取付可能サイズ：全モデル
D1寸法が、23mm ・・・DPS 20 取付可能サイズ：全モデル
D1寸法が、25mm ・・・DPS 22 取付可能サイズ：全モデル
２. リールシートのフード間隔を調べて下さい。
リールシートが取付可能サイズであっても、リールシートのネジ部（図参照）
がカットされていると、フード間隔が狭くリールを取付できない事があります。
フードナットを回し、フードをめいっぱいに開いた状態でL1寸法を確認してください。
| リールサイズ |
リールフットサイズ (参考寸法) L(mm) |
リールフットサイズ (参考寸法) W(mm) |
取り付け可能な最小の Fujiリールシートサイズ |
リールシートの フード必用開き寸法L1 (mm) |
| 3500/4500 | 62 | 15 | DPS 16 | 62 |
| 5500/6500 | 72 | 16 | DPS 18 | 72 |
| 7500/8500 | 75 | 17 | DPS 18 | 75 |
（注）上記は富士工業製のＤＰＳシートリールを基準としております。
ロッドメーカーのオリジナルシート（富士工業製 ＤＰＳシート以外）は上記基準とは異なります。
3. 弊社ロッドとの取り付け確認一覧
| リールサイズ | ピュア・フィッシング・ジャパン取扱い ロッド一覧 | 取付可否 | 備考 | ||
| 製品コード | 製品名 | Fujiリールシートサイズ | |||
| 7500-10500 | 1580669 | SaltyStagePT TUNA XTNS-81XXX | DPS 20 | 取付可 | |
| 1580670 | SaltyStagePT TUNA XTNS-84X | DPS 20 | 取付可 | ||
| 1633359 | OCEANFIELD JIGGING OFJS-60-MAX200 | DPS 18 | 取付可 | L1:75mm以上 | |
| 1633360 | OCEANFIELD JIGGING OFJS-60-MAX300 | DPS 18 | 取付可 | L1:75mm以上 | |
| 1633363 | SLAMMER CASTING SLCS-71LMH | DPS 18 | 取付可 | L1:75mm以上 | |
| 1633364 | SLAMMER CASTING SLCS-71LM | DPS 18 | 取付可 | L1:75mm以上 | |
| 1633365 | SLAMMER CASTING SLCS-83XH | DPS 20 | 取付可 | ||
| 1633366 | SLAMMER CASTING SLCS-711XXH | DPS 20 | 取付可 | ||
| 1633367 | SLAMMER CASTING SLJS-63ML | DPS 18 | 取付可 | L1:75mm以上 | |
| 1633368 | SLAMMER CASTING SLJS-63M | DPS 18 | 取付可 | L1:75mm以上 | |
| 1633369 | SLAMMER CASTING SLJS-56H | DPS 20 | 取付可 | ||
| 1633370 | SLAMMER CASTING SLJS-53XH | DPS 20 | 取付可 | ||
製品特徴
・フルメタルボディ、サイドプレート、ローター
・ステンレス素材のCNC メインギア
・IPX6 シールドボディ－＆スプールデザイン
・シールドスラマー®ドラグシステムとデュラドラグ™
・9+1シールドステンレスベアリングシステム
・撥水ラインローラーベアリング
・ハイパロンハンドルノブ付属
・左右両用ハンドル
・スーパーラインスプール
・ラインキャパシティリング付スプール
取扱説明書
展開図
Compare Slammer IV DX（スラマー4 ディーエックス） Models
| 製品コード | JAN/UPC | 製品名 | 自重（g） | サイズ | ギア比 | 最大ドラグ力(Kg) | ボール/ローラーベアリング | ナイロン糸巻量 (yds/lb) ✻USポンド基準となります |
PE糸巻量（号-ｍ） | 最大ライン巻取 (cm) |
メーカー希望
本体価格(税抜) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1649457 | 031324059863 | PENN ｽﾗﾏｰ IV 3500 DX | 3500 | 6.2:1 | 13 | 9+1 | 0.285(3)-200 | 2-250 | 94 |
¥35,000
|
|
| 1649458 | 031324059870 | PENN ｽﾗﾏｰ IV 4500 DX | 4500 | 6.2:1 | 13 | 9+1 | 0.33(4)-200 | 2.5-300 | 100 |
¥37,000
|
|
| 1649459 | 031324059887 | PENN ｽﾗﾏｰ IV 5500 DX | 5500 | 5.6:1 | 18 | 9+1 | 0.37(5)-200 | 3-300 | 98 |
¥39,000
|
|
| 1649460 | 031324059894 | PENN ｽﾗﾏｰ IV 6500 DX | 6500 | 5.6:1 | 18 | 9+1 | 0.405(6)-240 | 4-300 | 106 |
¥40,000
|
|
| 1649461 | 031324059900 | PENN ｽﾗﾏｰ IV 7500 DX | 7500 | 4.7:1 | 22 | 9+1 | 0.47(8)-240 | 5-300 | 98 |
¥41,000
|
|
| 1649462 | 031324059917 | PENN ｽﾗﾏｰ IV 8500 DX | 8500 | 4.7:1 | 22 | 9+1 | 0.52(10)-300 | 8-300 | 106 |
¥42,000
|
